PRIMA LED ABS

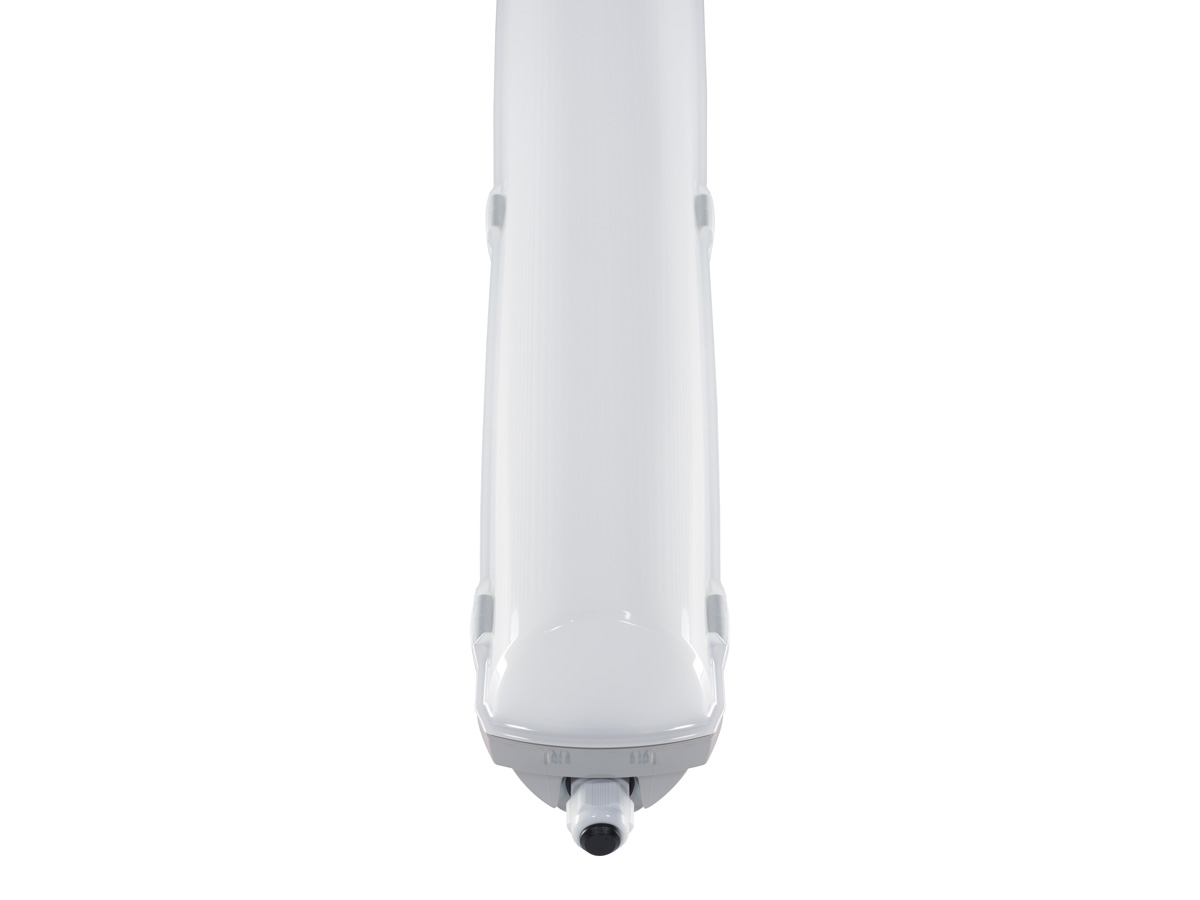

Jednořadé plastové průmyslové LED svítidlo s vysokou chemickou odolností, s difuzorem z translucentního akrylátu.
| Kód | Typ | Ta Max.: [°C] |
Světelný tok LED zdrojů [lm] |
Světelný tok svítidla: [lm] |
Spotřeba svítidla: [W] |
Účinnost svítidla: [lm/W] |
Hmotnost netto: [kg] |
A [mm] |
D [mm] |
|---|---|---|---|---|---|---|---|---|---|
| 67010 | PRIMA LED 1.2ft ABS 1300/840 | 45 | 1310 | 1140 | 8,2 | 139 | 1,3 | 662 | 350 |
| 67020 | PRIMA LED 1.2ft ABS 1600/840 | 45 | 1560 | 1360 | 9,8 | 139 | 1,2 | 662 | 350 |
| 67030 | PRIMA LED 1.2ft ABS 2200/840 | 40 | 2140 | 1860 | 13,2 | 141 | 1,3 | 662 | 350 |
| 67040 | PRIMA LED 1.4ft ABS 2600/840 | 45 | 2600 | 2260 | 16,1 | 140 | 1,9 | 1272 | 700 |
| 67050 | PRIMA LED 1.4ft ABS 3200/840 | 45 | 3100 | 2700 | 19,1 | 141 | 1,7 | 1272 | 700 |
| 67060 | PRIMA LED 1.4ft ABS 4400/840 | 40 | 4300 | 3740 | 26 | 144 | 1,9 | 1272 | 700 |
| 67460 | PRIMA LED 1.4ft ABS 6400/840 | 40 | 6120 | 5320 | 36,1 | 147 | 1,9 | 1272 | 700 |
| 67070 | PRIMA LED 1.5ft ABS 3250/840 | 45 | 3240 | 2820 | 19,5 | 145 | 2,3 | 1572 | 940 |
| 67080 | PRIMA LED 1.5ft ABS 4000/840 | 45 | 3850 | 3350 | 23,3 | 144 | 2,2 | 1572 | 940 |
| 67090 | PRIMA LED 1.5ft ABS 5500/840 | 40 | 5340 | 4650 | 31,9 | 146 | 2,3 | 1572 | 940 |
| 67490 | PRIMA LED 1.5ft ABS 8000/840 | 40 | 7780 | 6770 | 44,3 | 153 | 2,3 | 1572 | 940 |
Vlastnosti
- Standardní provedení CRI > 80: 4000 K

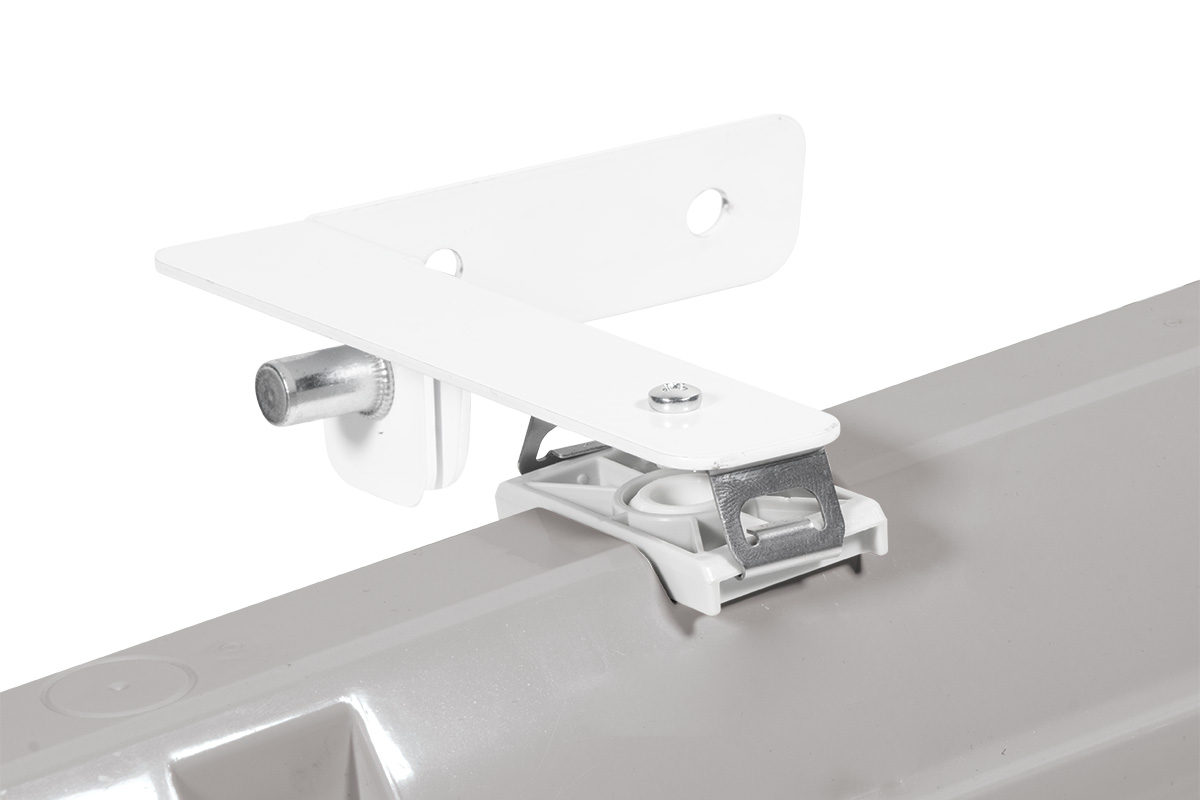

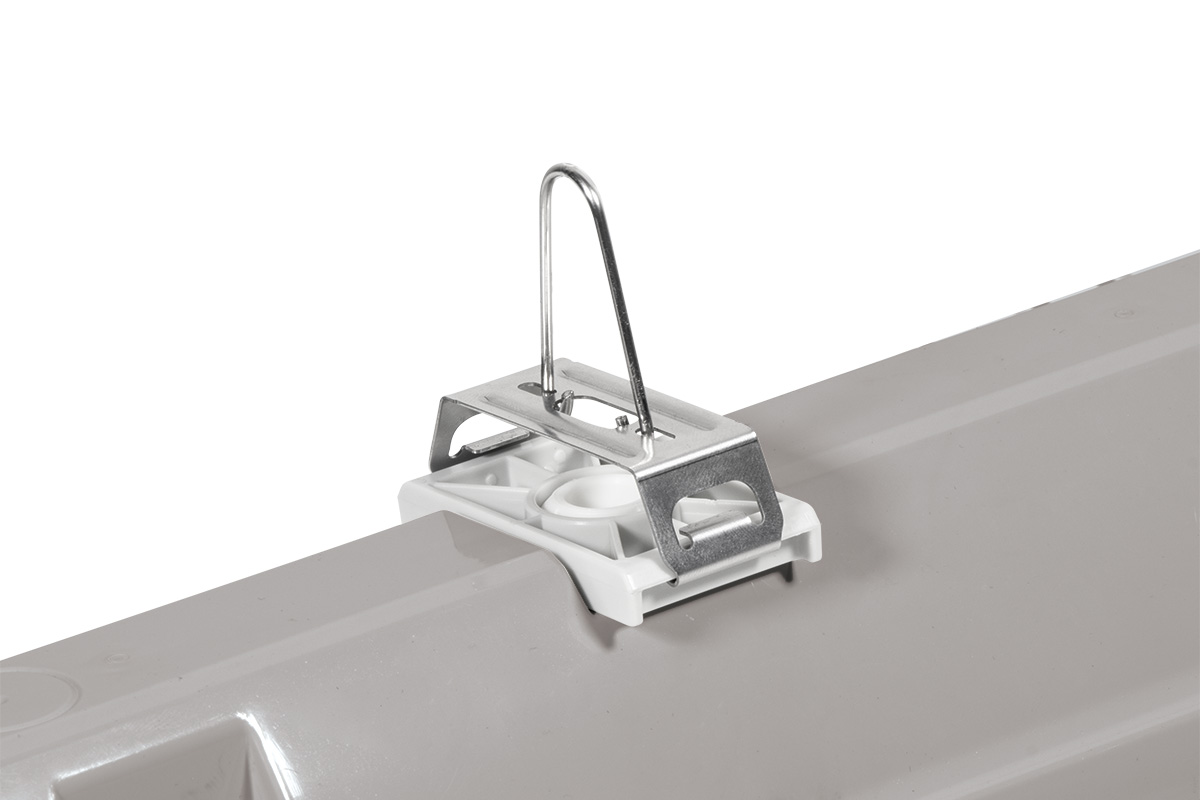

- Součástí balení jsou nerez háčky a nerez spony
Technické parametry
- Účinnost svítidla: 153 lm/W
- Stupeň ochrany: IP66
- Minimální teplota okolí: ta = -25 °C
- Maximální teplota okolí: ta = 45 °C
- Minimální teplota okolí: ta = 0 °C v provedení se záložním zdrojem
- Maximální teplota okolí: ta = 25 °C v provedení se záložním zdrojem
- Životnost: 50000 hodin / L90/B10
- Koecifient oslnění (UGR) od 18,7 do 22,1
- Mechanická pevnost: IK06
- Tolerance chromatičnosti (MacAdam): SDCM3
- Certifikace CE, ENEC, CB, HACCP
Způsob montáže
- Vhodné pro závěsnou montáž
- Vhodné pro montáž na strop
- Vhodné pro montáž na stěnu
- Vhodné pro povrchovou montáž
Provedení
- Základna: tmavě šedý ABS (vysoká chemická odolnost, UV stabilita, RAL 7001)
- Difuzor: translucentní akrylát (AC), UV stabilní, chemicky odolný

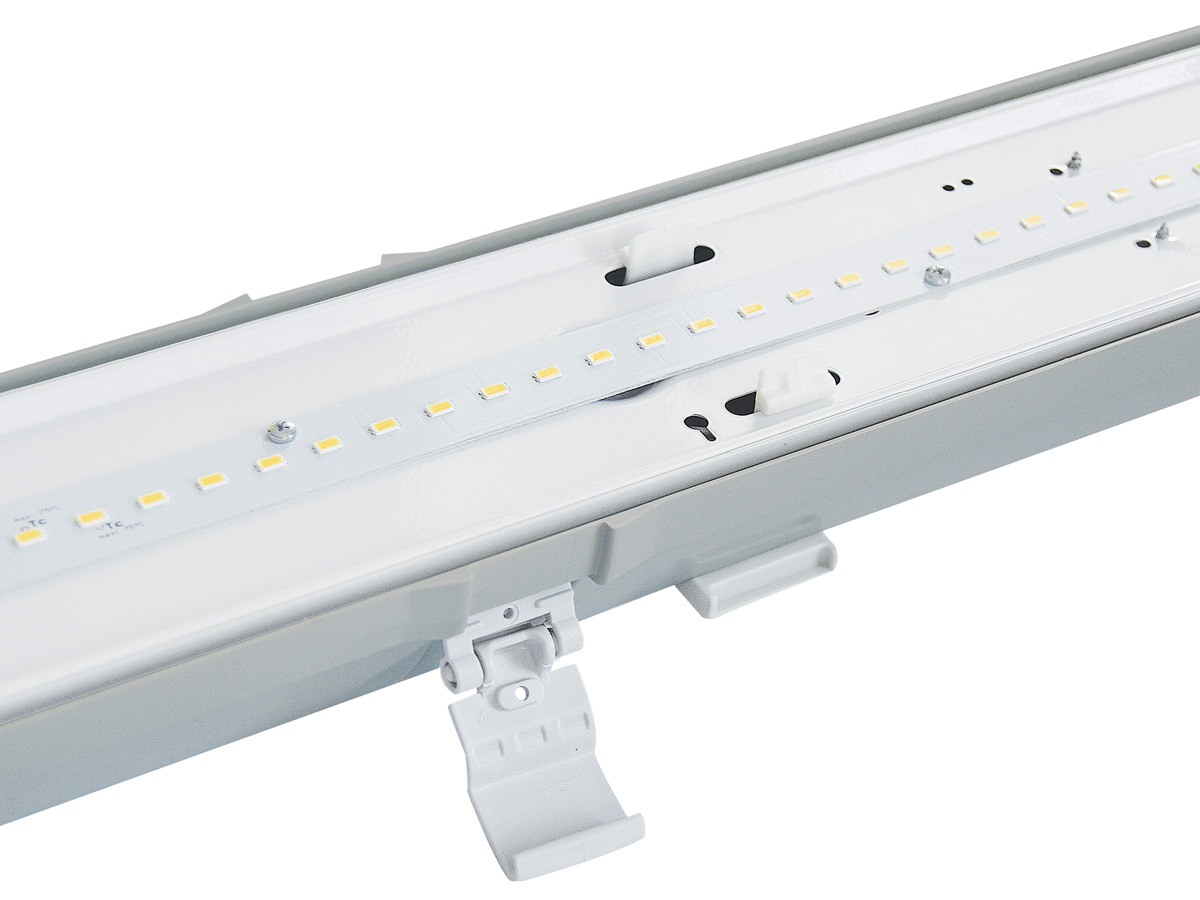

- Reflektor: ocelový plech bílé barvy (RAL 9003)
- Klipy: polyamid + 15 % skelné vlákno, nerez ocel + polyamid
- Těsnění: polyuretan (PUR), vypěněná drážka základny
- Připojení: bezšroubová třípólová svorkovnice, bezšroubová třípólová svorkovnice, 3-žilová propojovací kabeláž pro průběžnou montáž (průřez 1,5mm2, na vyžádání i 2,5mm2), bezšroubová pětipólová svorkovnice, 5-žilová propojovací kabeláž pro průběžnou montáž (průřez 1,5mm2, na vyžádání i 2,5mm2), bezšroubová pětipólová svorkovnice, bezšroubová sedmipólová svorkovnice, 7-žilová propojovací kabeláž pro průběžnou montáž (průřez 1,5mm2, na vyžádání i 2,5mm2), bezšroubová sedmipólová svorkovnice

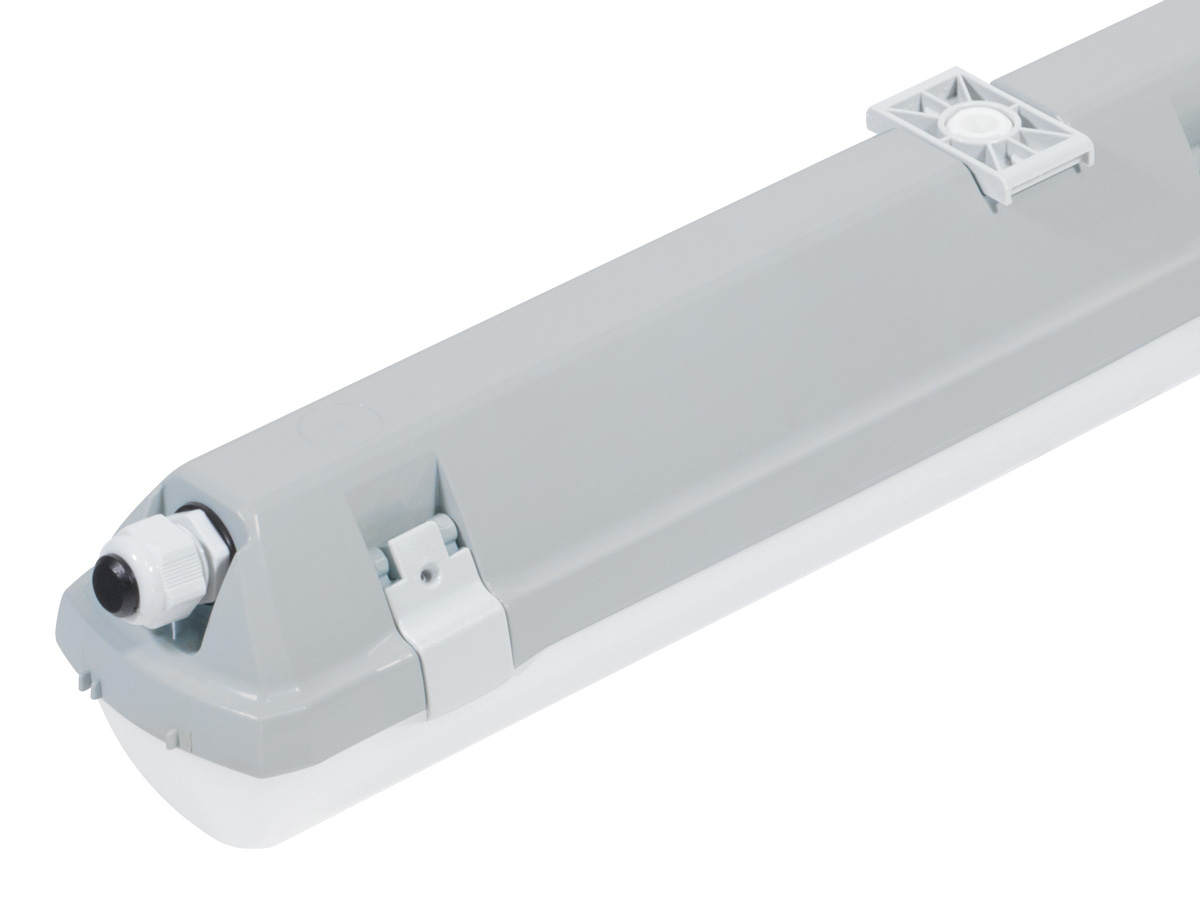

- Kabelové vývodky: Kabelové vývodky: šroubovací PG 13,5
Elektro výbava
- Možnost dodání v nouzovém provedení
- Možnost dodání ve stmívatelném provedení
Ke stažení
LDT data a montážní návody nově naleznete upřesněné pro konkrétní svítidlo po kliknutí na objednací číslo v tabulce výše.
BIM
Stáhněte si BIM objekty.
Více o BIM naleznete na bim.lighting.
Příslušenství k PRIMA LED ABS

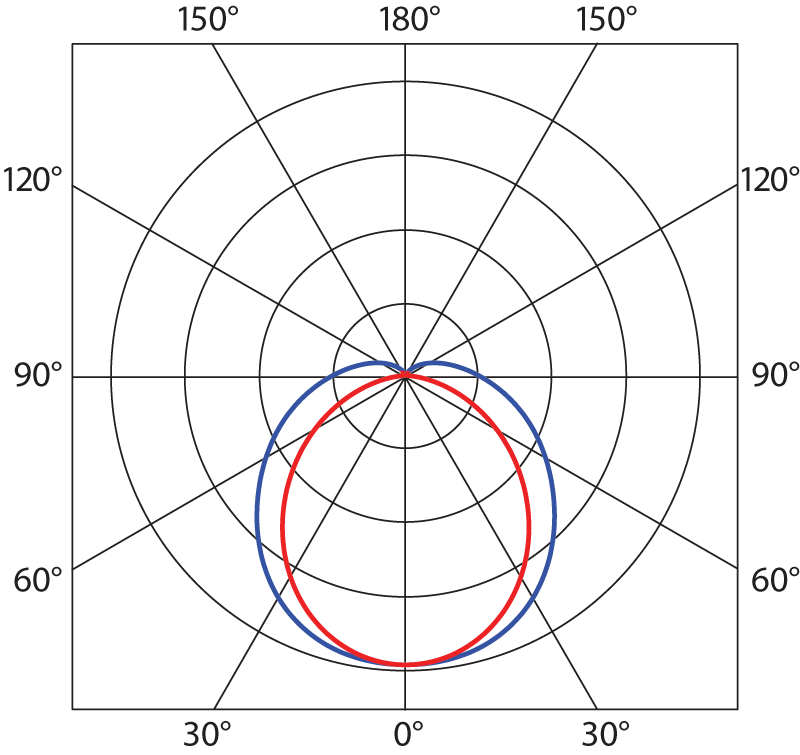

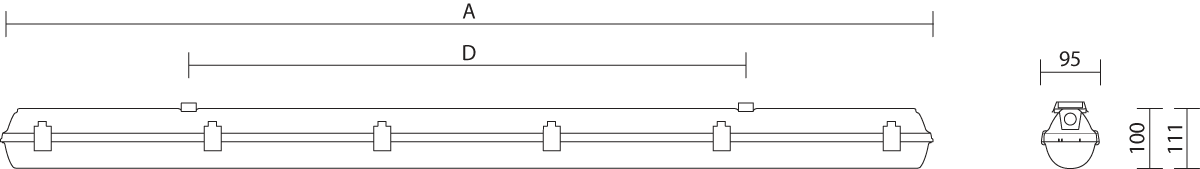

Nákresy a grafy svítivosti
Nic vám to neříká?
Podívejte se na návod, ve kterém vysvětlujeme co lze z těchto grafů vyčíst.
Svítidlo je vhodné pro prostředí s výskytem par čpavku (amoniak), louhů, zásaditých sloučenin (alkaly) a horké vody (hydrolýz). Svítidlo doporučujeme pro zemědělské provozy, stáje, myčky aut, skladovací haly, strojní dílny a laboratoře bez nebezpečí výbuchu plynů, prachů a hořlavých par.
Svítidlo odolává prachu, vlhku a tryskající vodě. Základna z ABS a difuzor z AC mají zvýšenou chemickou odolnost.
(Je nutno přihlédnout k exhalacím v ovzduší, které mohou snižovat použitelnost plastu při instalaci v agresivním prostředí).
