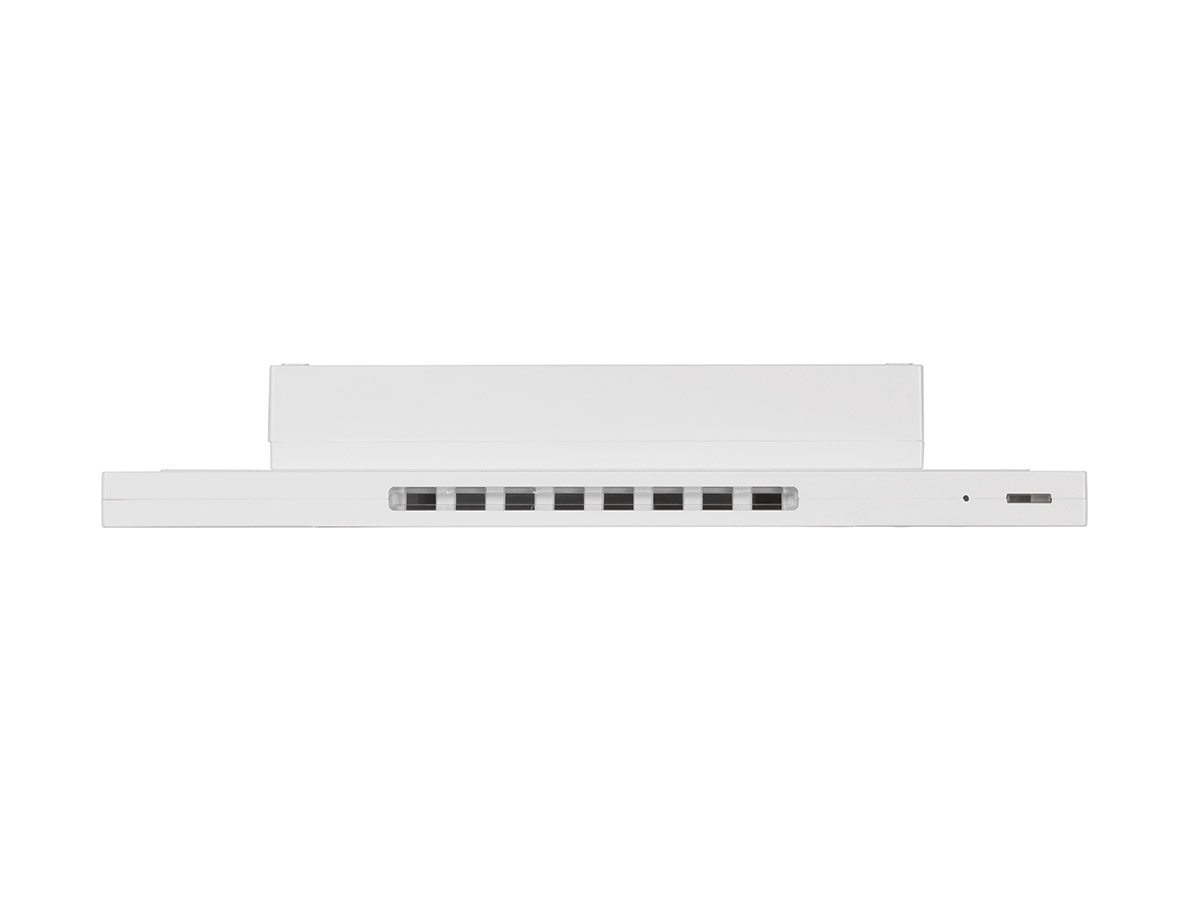

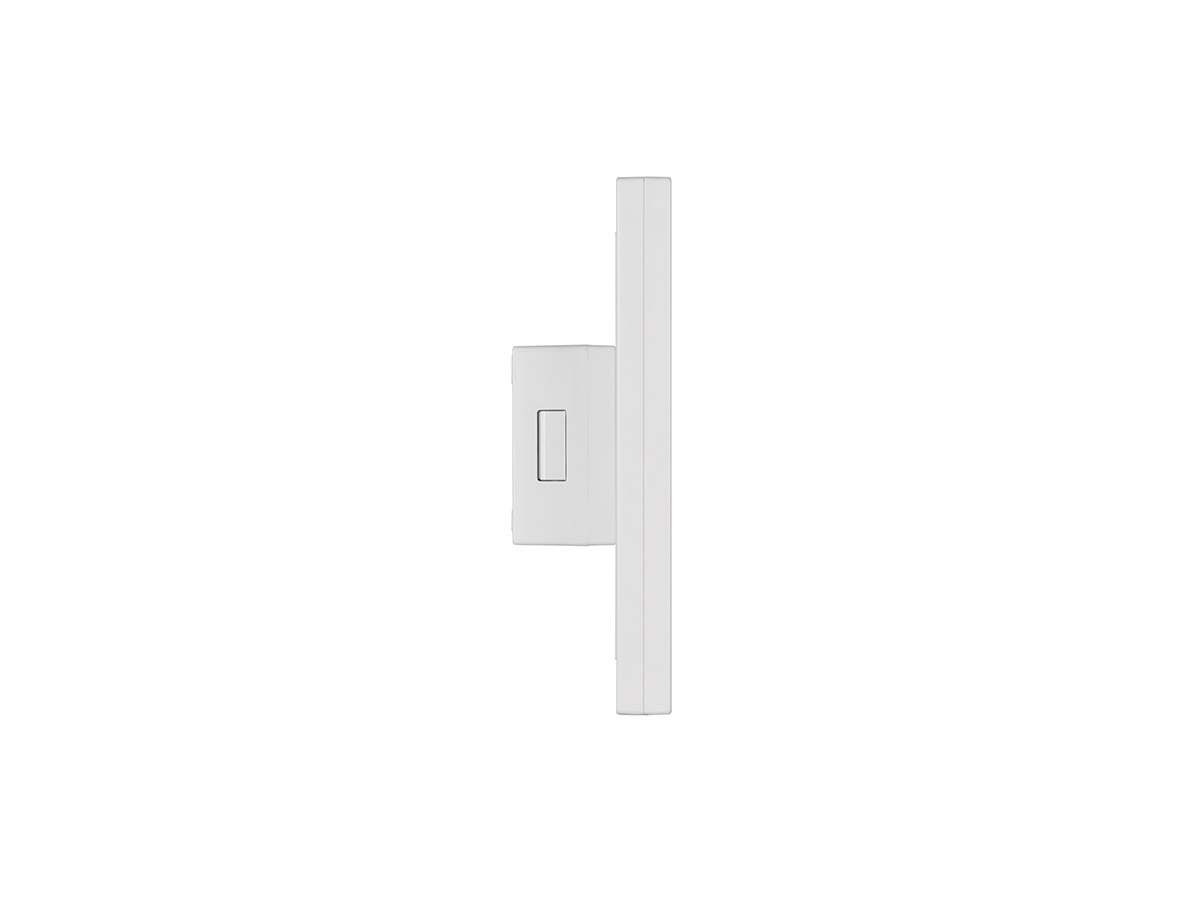

TYLIUS LED B

Technické parametry

• Účinnost svítidla: lm/W
• Stupeň ochrany: IP40
• Minimální teplota okolí: ta = 0 °C
• Maximální teplota okolí: ta = 40 °C
• Životnost: 50000 hodin / L80/B20
• Mechanická pevnost: IK08

Provedení

• Základna: bílý polykarbonát
• Difuzor: opalizované plexisklo (PL), UV stabilní
• Připojení: bezšroubová pětipólová svorkovnice

Ke stažení

Katalogový list

LDT data a montážní návody nově naleznete upřesněné pro konkrétní svítidlo po kliknutí na objednací číslo v tabulce výše.

BIM

Stáhněte si BIM objekty.
Více o BIM naleznete na bim.lighting.

• Plugin
• Knihovna

• Plugin
• Knihovna

Příslušenství k TYLIUS LED B

Nákresy a grafy svítivosti

Nic vám to neříká?

Podívejte se na návod, ve kterém vysvětlujeme co lze z těchto grafů vyčíst.

Návod

Křivka svítivosti

V katalogovém listu každého svítidla, nebo v elektronickém katalogu na našich webových stránkách se setkáte s křivkami svítivosti. Křivka svítivosti graficky znázorňuje, jak svítidlo vyzařuje světlo do prostoru. Tedy jakým směrem svítí.Zdroj světla je v grafu umístěný uprostřed soustavy – v polární oblasti. Pokud je svítidlo rotačně souměrné kolem jeho svislé osy (kruh, čtverec), sestrojujeme jen jednu čáru svítivosti v jedné svislé rovině. V našem případě červenou. Pokud svítidlo souměrné není, přidáme do grafu ještě modrou čáru. Ta znázorňuje, jak svítidlo svítí po natočení o 90° vůči první pozici. Pokud svítidlo měříme v ose zdroje, měříme rovinu C90-C270, pokud kolmo k této ose tak rovinu C0-C180. Viz obrázek níže.

• K měření svítivosti v daném směru slouží goniofotometr.
• Tímto přístrojem disponuje i společnost TREVOS.
• Všechna svítidla jsme schopní sami proměřit a zaznamenat světelný výkon i křivky svítivosti.
• Máme tak jistotu, že svítidlo svítí, jak má.

Ukázka křivky svítivosti

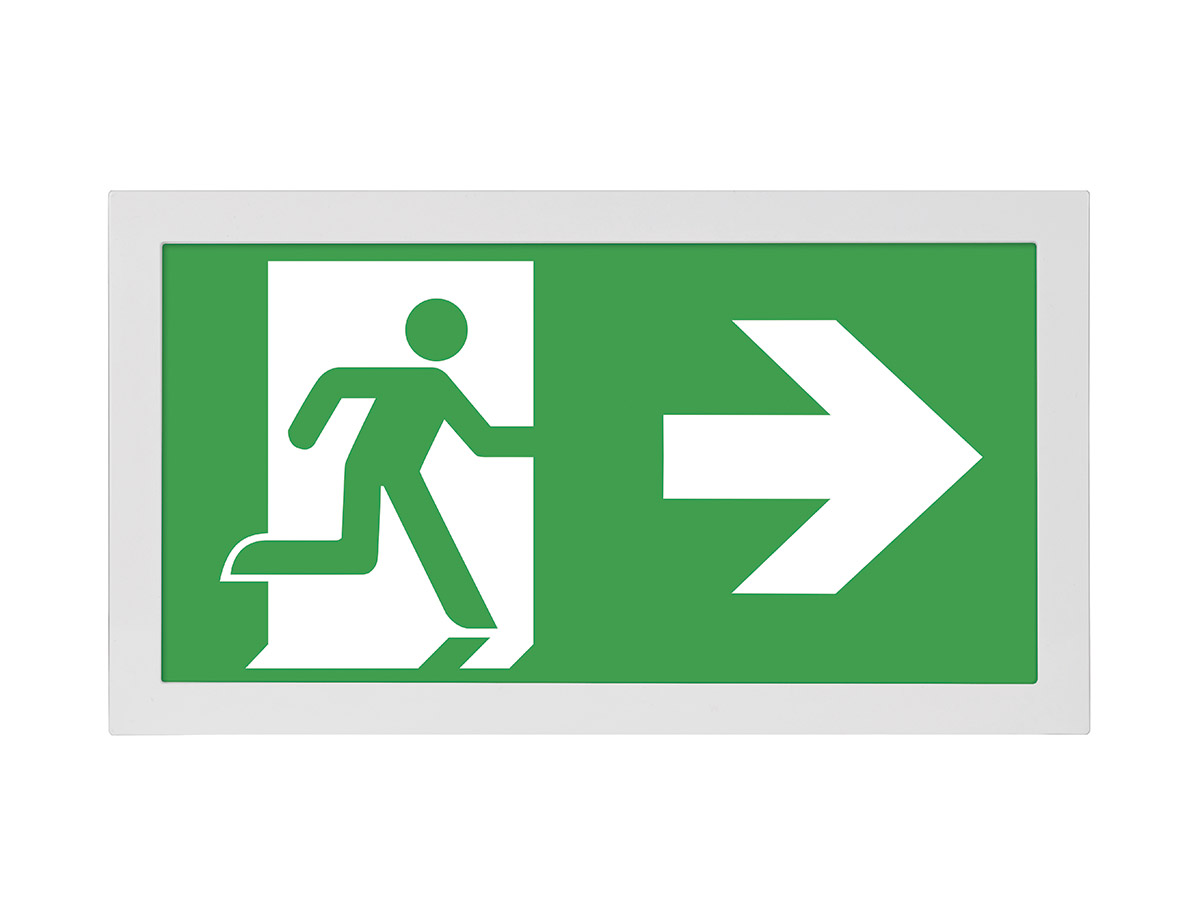

Svítidlo je vhodné pro nouzové a orientační osvětlení chodeb, kanceláří, skladů, výrobních hal.
