Co znaczy oznaczenie IP66/IP69 w przypadku opraw INNOVA i NANOTTICA?

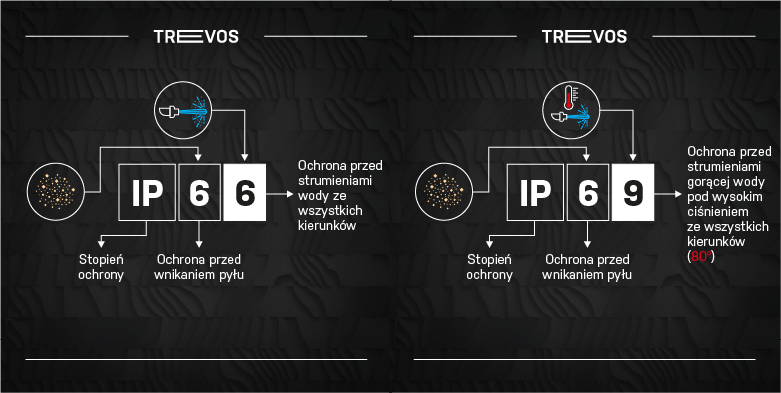

IP66/IP69 to oznaczenie stopnia ochrony (przed wnikaniem pyłu i wody do wnętrza oprawy)
Pierwsza cyfra oznaczenia stopnia ochrony wskazuje stopień ochrony przed wnikaniem pyłu, druga cyfra wskazuje odporność na wnikanie wody.
Oprawy INNOVA i NANOTTICA są testowane jednocześnie pod kątem stopnia ochrony IP69 i IP66. Jako że stopnie ochrony 6 i 9 nie są uważane za zamienne, konieczne jest stosowanie oznaczeń dla wielu zastosowań: IP66/IP69 wskazujące na obydwa rodzaje ochrony.
Jak badana jest odporność naszych opraw na pył i wodę?
Oprawy z oznaczeniem IP66 poddawane próbie z wykorzystaniem strumienia wody ze wszystkich stron (więcej o tej próbie poniżej) są stosowane w przemyśle, halach magazynowych, na parkingach i korytarzach.
Oprawy z oznaczeniem IP69 przechodzą próbę gorącej wody pod wysokim ciśnieniem (więcej o tej próbie poniżej) i doskonale sprawdzają się w warunkach wymagających wysokiego stopnia higieny, zwłaszcza w przemyśle spożywczym i badawczym.
Oprawy oświetleniowe serii INNOVA IP66/IP69
Oprawy oświetleniowe serii NANOTTICA IP66/IP69
Badanie stopnia ochrony IP jest jednym z podstawowych testów określonych przez normy IEC dla certyfikacji oświetlenia przemysłowego. Stopień ochrony IP66 lub IP69 jest stosowany w TREVOS a.s. dla opraw oświetleniowych NANOTTICA, INNOVA, FUTURA, PRIMA, ALUMAX, TREX.
Test pyłoszczelności wyrażonej pierwszą cyfrą 6 w oznaczeniu IP zgodnie z normą ČSN EN 60598-1, sekcja 9.2.1 jest przeprowadzany jako pierwszy. Odbywa się on w specjalnej komorze pyłowej zawierającej 2 kg sproszkowanego talku o określonej wielkości ziaren na m3 objętości komory. Oprawa oświetleniowa jest podgrzewana do temperatury roboczej przez jej zaświecenie, a następnie mocowana w komorze w normalnej pozycji roboczej, do której została zaprojektowana. Proszek jest rozpraszany wokół oprawy za pomocą wentylatora odśrodkowego, gdy światło jest włączone. Po upływie 1 minuty oprawa jest wyłączana i pozostawiana na 3 godziny do ostygnięcia w pozostającym w obiegu talku.
Ten sam test pyłoszczelności, ale przeprowdzany zgodnie z normą ČSN EN 60529, jest rozszerzony o zasysanie pyłu do oprawy oświetleniowej przez podciśnienie wynoszące maks. 2 kPa za pomocą wyciągu komory pyłowej. Wąż jest wprowadzany do oprawy oświetleniowej przez dławik kablowy. Ze względu na uszczelnienie opraw, warunek minimalnej wymiany powietrza w oprawie podczas próby nie jest spełniony, dlatego czas jej trwania ustalono w normie na 8 godzin. W tym czasie utrzymywana jest cyrkulacja proszku w komorze. Próbę zgodną z tym przepisem zaleca norma ČSN EN 60079-0 dla opraw oświetleniowych dla środowiska Ex.
Żadna z tych norm nie zezwala na przedostawanie się pyłu do oprawy oświetleniowej podczas próby. Kontrola jest przeprowadzana wzrokowo po całkowitym oczyszczeniu i otwarciu oprawy.
Oprawy chronione przed strumieniem wody pod ciśnieniem – druga cyfra oznaczenia IP to 6.
Próba jest przeprowadzana zgodnie z normami ČSN EN 60598-1 i ČSN EN 60529 w ten sam sposób. Oprawa jest podgrzewana do temperatury roboczej, podobnie jak w przypadku testu pyłoszczelności. Bezpośrednio po nagrzaniu zostaje ona poddana działaniu strumienia wody zgodnie z parametrami określonymi w odpowiedniej części normy.
Podstawowe warunki próby są następujące:
- Wewnętrzna średnica znormalizowanej dyszy 12,5 mm
- Natężenie przepływu wody 100 l/min, strumień skierowany na oprawę ze wszystkich stron.
- Czas trwania próby co najmniej 3 min
- Odległość dyszy od oprawy 3 m
Podczas próby woda nie może przedostać się do wnętrza oprawy oświetleniowej. Oceny należy dokonać po zakończeniu próby i dokładnym wysuszeniu powierzchni oprawy. Podczas próby może dojść do skroplenia pary wodnej wewnątrz oprawy ze względu na różnice temperatur. Nie należy tego mylić z wnikaniem wody, a zatem nie może to stanowić podstawy do niezaliczenia próby.
Oprawy chronione przed gorącą wodą pod wysokim ciśnieniem – druga cyfra oznaczenia IP to 9.
Próba odporności na gorącą wodę pod wysokim ciśnieniem została wprowadzona do normy ČSN EN 60598-1 dopiero w wydaniu 7, ale jej przebieg reguluje norma ČSN EN 60529 w wersji A2.
W przypadku urządzeń ze znormalizowaną dyszą testową oprawa oświetleniowa jest poddawana natryskowi zgodnie z parametrami określonymi w punkcie 14.2.9. Z punktu widzenia normy oprawa oświetleniowa jest uważana za dużą obudowę, co wymaga odpowiedniego dostosowania warunków próby:
- Temperatura wody 80 ±5°C
- Odległość znormalizowanej dyszy od próbki 175 ±25 mm, natryskiwanie ze wszystkich kierunków
- Czas trwania próby 3 min
- Przed rozpoczęciem próby należy sprawdzić dyszę pod kątem siły uderzenia strumienia wody. Natężenie przepływu jest ustawione na 15 ±1 l/min, aby uzyskać rozkład siły uderzenia od 0,9 do 1,2 N (temperatura wody podczas kontroli 20 ±5°C).
Podczas próby do oprawy nie może dostać się woda.
Oznaczenie IP na oprawach oświetleniowych jest określone przez przepisy odpowiednich norm dotyczących badań stopnia ochrony. Oprawy, które przejdą test pyłoszczelności zgodnie ze stopniem 6 i próbę z wykorzystaniem strumienia wody pod ciśnieniem ze stopniem 6, otrzymują oznakowanie IP66.
