CONCEPT BLUE
| Kod | Typ | Ta Max.: [°C] |
Strumień świetlny oprawy oświetleniowej: [lm] |
Zużycie prądu: [W] |
Efektywność świetlna: [lm/W] |
Waga netto: [kg] |
A [mm] |
D [mm] |
|
|---|---|---|---|---|---|---|---|---|---|

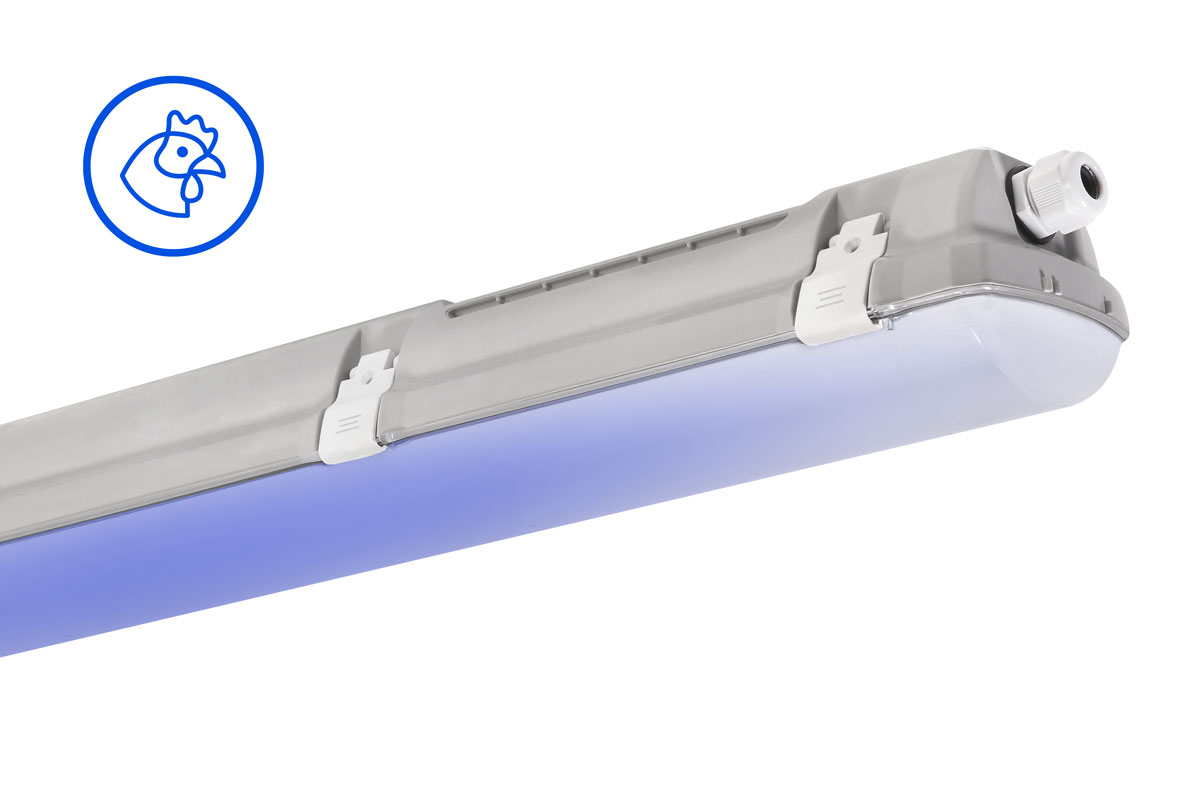

| 107004 | PRIMA 1.4ft ABS 6400/840 BLUE | 45 | 5690 | 36,1 | 158 | 1,9 | 1170 | 700 - 960 | |
| 107005 | PRIMA 1.5ft ABS 8000/840 BLUE | 45 | 7240 | 44,3 | 163 | 2,2 | 1450 | 970 - 1230 | |

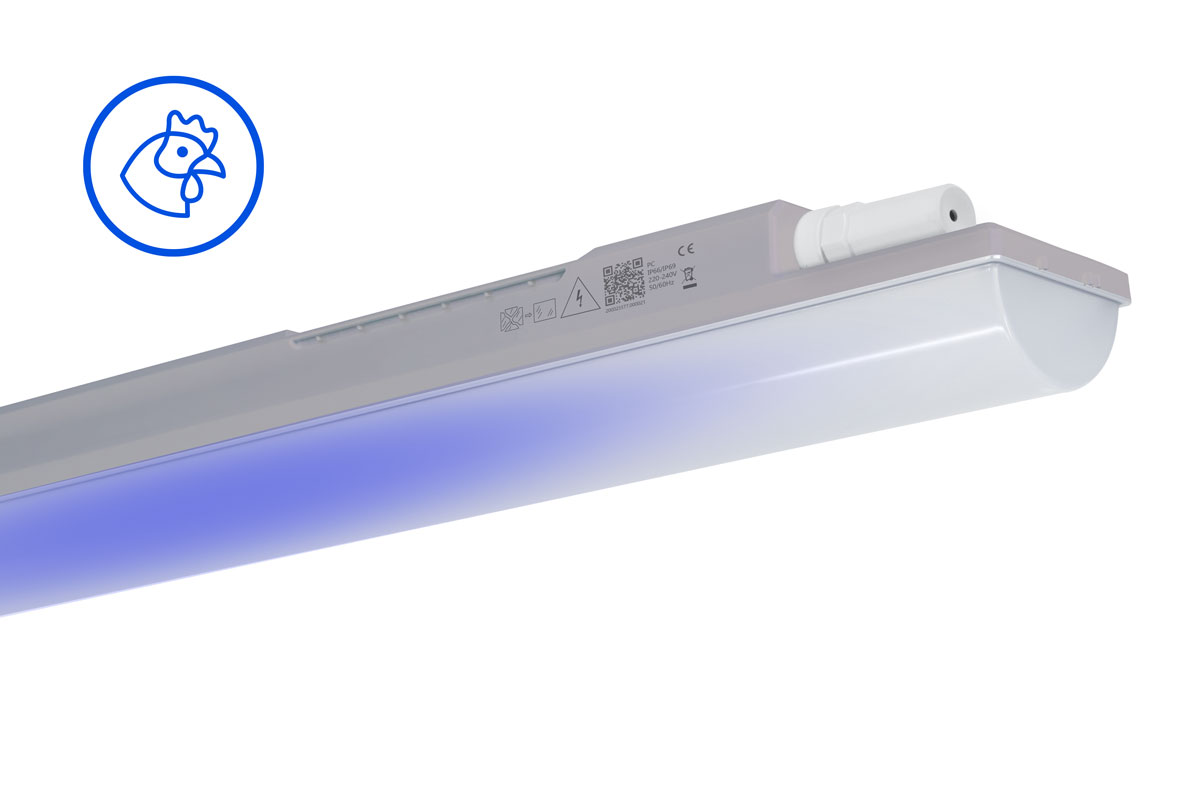

| 107010 | INNOVA 1.4ft ABS 6400/840 BLUE | 45 | 5690 | 36,1 | 158 | 1,8 | 1170 | 420 - 700 | |
| 107011 | INNOVA 1.5ft ABS 8000/840 BLUE | 45 | 7240 | 44,3 | 163 | 2 | 1450 | 700 - 980 | |

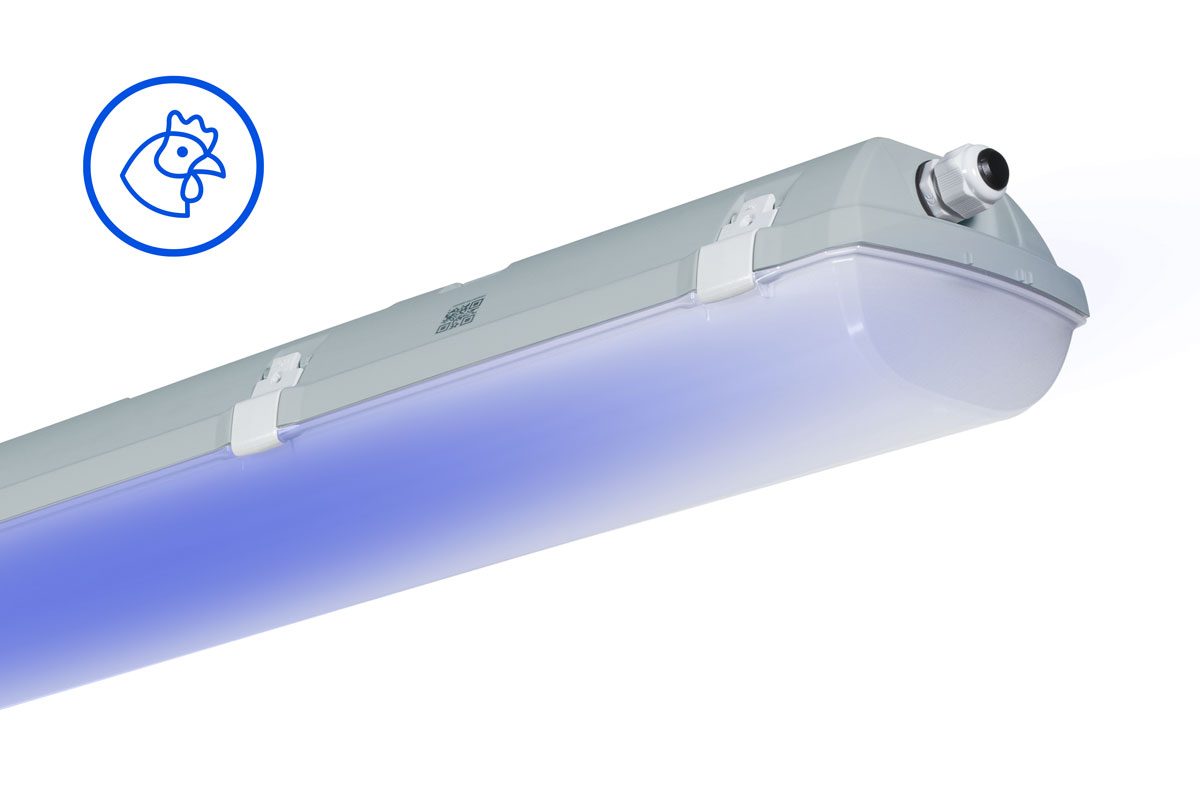

| 107016 | FUTURA 2.4ft ABS 8800/840 BLUE | 45 | 8170 | 49,7 | 164 | 2,65 | 1172 | 700 | |
| 107017 | FUTURA 2.5ft ABS 11000/840 BLUE | 45 | 11570 | 71,1 | 163 | 3,15 | 1452 | 940 | |
Dane techniczne
- Efektywność świetlna: 164 lm/W
- Stopień ochrony: IP66/IP69
- Minimalna temperatura otoczenia: ta = -25 °C
- Maksymalna temperatura otoczenia: ta = 45 °C
- Żywotność: 50000 godzin / L90/B10
- Współczynnik olśnienia (UGR) od 23,1 do 24,7
- Wytrzymałość na uderzenie: IK06
- Tolerancja chromatyczności (MacAdam): SDCM3
Sposób montażu
- Nadaje się do montażu poprzez zawieszenie
- Nadaje się do montażu na suficie
- Nadaje się do montażu na ścianie
- Nadaje się do montażu na powierzchni
Materiały/wykończenia
- Korpus: ciemnoszary ABS (wysoka odporność chemiczna, stabilność UV, RAL 7001)
- Dyfuzor: translucentní ABS (vysoká chemická odolnost, UV stabilita), półprzezroczysty akryl (AC), stabilność UV, odporność chemiczna
- Reflektor: blacha stalowa, biała (RAL 9003)
- Zaciski: poliamid + 15% włókno szklane,
- Uszczelka: poliuretan (PUR), wypełniony pianką rowek bazowy,
- Przyłącze: bezśrubowy pięciobiegunowy blok rozdzielczy, zewnętrzny, 5-biegunowy, przekrój przewodu 1,5 mm2 (2,5 mm2 dostępne na żądanie)
- Dławiki kablowe: Dławiki kablowe: Gwint PG 13.5, Zewnętrzny blok zacisków, 3 lub 5 biegunów, przekrój przewodu 1,5 lub 2,5 mm2
Do pobrania
Kliknij odpowiedni kod produktu w powyższej tabeli, aby uzyskać dostęp doplików EULUMDAT (.ldt) oraz instrukcji montażu danej oprawy.
BIM
Pobierz obiekty BIM.
Więcej o BIM na stroniebim.lighting.
Rysunki i wykresy luminancji
Nic z tego nie rozumiesz?
Zapoznaj się z poradnikiem wyjaśniającym, co można odczytać z tych wykresów.
Możliwe jest wykonanie systemu oświetleniowego z oprawami, które zawierają moduł LED ze światłem białym do normalnego oświetlenia oraz moduł LED ze światłem niebieskim, czyli 2 moduły w jednej oprawie. Możesz też zamówić lampę tylko ze światłem niebieskim (1 moduł).
