FUTURA

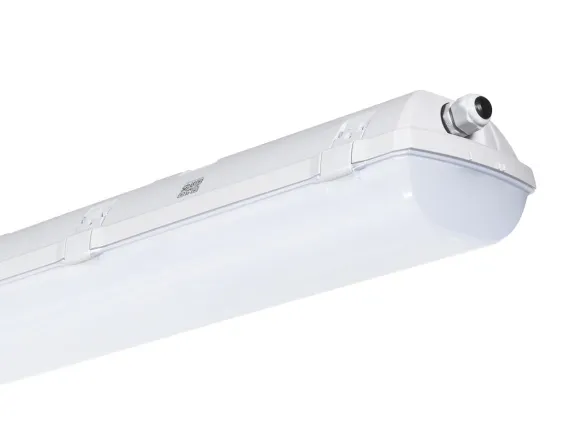

Plastové průmyslové LED svítidlo, s difuzorem z translucentního polykarbonátu.
| Kód | Typ | Ta Max.: [°C] |
Světelný tok LED zdrojů [lm] |
Světelný tok svítidla: [lm] |
Spotřeba svítidla: [W] |
Účinnost svítidla: [lm/W] |
Hmotnost netto: [kg] |
A [mm] |
D [mm] |
|---|---|---|---|---|---|---|---|---|---|
| 75010 | FUTURA 2.2ft PC Al 2600/840 | 50 | 2600 | 2440 | 16,1 | 152 | 1,5 | 612 | 475 |
| 75020 | FUTURA 2.2ft PC Al 3200/840 | 50 | 3100 | 2910 | 19,1 | 152 | 1,5 | 612 | 475 |
| 75030 | FUTURA 2.2ft PC Al 4400/840 | 45 | 4300 | 4040 | 26 | 155 | 1,7 | 612 | 475 |
| 75040 | FUTURA 2.4ft PC Al 5200/840 | 50 | 5230 | 4920 | 30,3 | 162 | 2,9 | 1172 | 700 |
| 75050 | FUTURA 2.4ft PC Al 6400/840 | 50 | 6240 | 5870 | 36,3 | 162 | 2,9 | 1172 | 700 |
| 75060 | FUTURA 2.4ft PC Al 8800/840 | 45 | 8690 | 8170 | 49,7 | 164 | 3 | 1172 | 700 |
| 75410 | FUTURA 2.4ft PC Al 12800/840 | 35 | 13920 | 13080 | 82,5 | 159 | 3 | 1172 | 700 |
| 75070 | FUTURA 2.5ft PC Al 6500/840 | 50 | 6500 | 6110 | 37,1 | 165 | 3,8 | 1452 | 940 |
| 75080 | FUTURA 2.5ft PC Al 8000/840 | 50 | 7770 | 7300 | 44,4 | 164 | 3,9 | 1452 | 940 |
| 75090 | FUTURA 2.5ft PC Al 11000/840 | 45 | 12310 | 11570 | 71,1 | 163 | 3,9 | 1452 | 940 |
| 75420 | FUTURA 2.5ft PC Al 16000/840 | 35 | 17440 | 16390 | 102,2 | 160 | 3,9 | 1452 | 940 |
Vlastnosti
- Standardní provedení CRI > 80: 4000 K
- Součástí balení jsou nerez háčky a nerez spony
Technické parametry
- Účinnost svítidla: 165 lm/W
- Stupeň ochrany: IP66
- Minimální teplota okolí: ta = -25 °C
- Maximální teplota okolí: ta = 50 °C
- Minimální teplota okolí: ta = 0 °C v provedení se záložním zdrojem
- Maximální teplota okolí: ta = 25 °C v provedení se záložním zdrojem
- Životnost: 50000 hodin / L90/B10
- Koecifient oslnění (UGR) od 21,1 do 25
- Mechanická pevnost: IK10
- Tolerance chromatičnosti (MacAdam): SDCM3
- Certifikace CE, ENEC, CB, HACCP, ESČ
Způsob montáže
- Vhodné pro závěsnou montáž
- Vhodné pro montáž na strop
- Vhodné pro montáž na stěnu
- Vhodné pro povrchovou montáž
Provedení
- Základna: šedý PC (vysoká mechanická odolnost, UV stabilita, RAL 7035)
- Difuzor: translucentní PC (vysoká mechanická odolnost, UV stabilita)
- Reflektor: ocelový plech bílé barvy (RAL 9003)
- Klipy: polyamid + 15 % skelné vlákno, nerez ocel + polyamid
- Těsnění: polyuretan (PUR), vypěněná drážka základny
- Připojení: bezšroubová třípólová svorkovnice, bezšroubová třípólová svorkovnice, 3-žilová propojovací kabeláž pro průběžnou montáž (průřez 1,5mm2, na vyžádání i 2,5mm2), bezšroubová pětipólová svorkovnice, 5-žilová propojovací kabeláž pro průběžnou montáž (průřez 1,5mm2, na vyžádání i 2,5mm2), bezšroubová pětipólová svorkovnice, bezšroubová sedmipólová svorkovnice, 7-žilová propojovací kabeláž pro průběžnou montáž (průřez 1,5mm2, na vyžádání i 2,5mm2), bezšroubová sedmipólová svorkovnice
- Kabelové vývodky: Kabelové vývodky: šroubovací PG 13,5
Elektro výbava
- Možnost dodání v nouzovém provedení
- Možnost dodání ve stmívatelném provedení
Ke stažení
LDT data a montážní návody nově naleznete upřesněné pro konkrétní svítidlo po kliknutí na objednací číslo v tabulce výše.
BIM
Stáhněte si BIM objekty.
Více o BIM naleznete na bim.lighting.
Příslušenství k FUTURA
Nákresy a grafy svítivosti
Nic vám to neříká?
Podívejte se na návod, ve kterém vysvětlujeme co lze z těchto grafů vyčíst.
Plastové průmyslové LED svítidlo, s difuzorem z translucentního polykarbonátu.
Svítidlo je vhodné pro průmyslové vnitřní i venkovní zastřešené prostory, skladovací haly, sportovní areály, dílny, garáže, dopravní terminály, hospodářské objekty a laboratoře bez nebezpečí výbuchu plynů, prachů a hořlavých par.
Svítidlo odolává prachu, vlhku a tryskající vodě. Základna a difuzor z polykarbonátu (PC) mají zvýšenou odolnost proti deformaci a nárazu.
(Je nutno přihlédnout k exhalacím v ovzduší, které mohou snižovat použitelnost plastu a hliníku při instalaci v agresivním prostředí).
