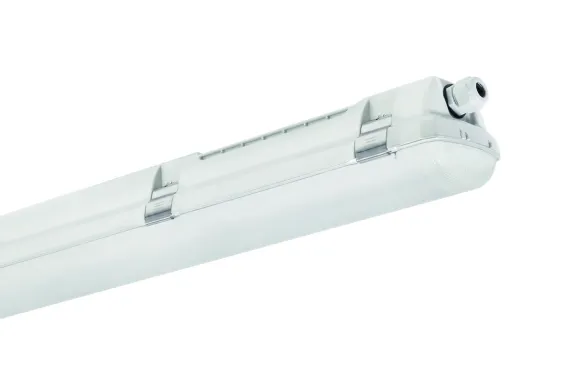

NANOTTICA MAX
Do extrémních teplot -40 °C až +65 °C, montážní výška svítidla 3,5 až 8 m.
| Kód | Typ | Ta Max.: [°C] |
Světelný tok LED zdrojů [lm] |
Světelný tok svítidla: [lm] |
Spotřeba svítidla: [W] |
Účinnost svítidla: [lm/W] |
Hmotnost netto: [kg] |
A [mm] |
D [mm] |
|---|---|---|---|---|---|---|---|---|---|
| 101521 | NANOTTICA 1.4ft MAX PCc 3200/840 | 65 | 3100 | 2910 | 19,1 | 152 | 1,7 | 1170 | 700 - 960 |
| 101522 | NANOTTICA 1.4ft MAX PCc 4400/840 | 60 | 4300 | 4040 | 26 | 155 | 1,7 | 1170 | 700 - 960 |
| 101523 | NANOTTICA 1.5ft MAX PCc 4000/840 | 65 | 3850 | 3620 | 23,3 | 155 | 2,1 | 1450 | 970 - 1230 |
| 101524 | NANOTTICA 1.5ft MAX PCc 5500/840 | 60 | 5340 | 5020 | 31,9 | 157 | 2,1 | 1450 | 970 - 1230 |
Vlastnosti
- Absolutní kontrola nad vyzařovaným světlem díky patentované nanooptice
- Možnost průběžné montáže (až 7 vodičů uvnitř svítidla)
- Optimální montážní výška svítidla 3,5 až 8 m
- Variabilní rozteč zavěšení, možnost instalovat svítidlo i na stávající konstrukci zavěšení původního osvětlení
- Standardní provedení CRI > 80: 4000 K
- Na vyžádání CRI > 80: 3000 K, 5000 K, 6500 K, CRI > 90: 3000 K, 4000 K, 5000 K, 6500 K
- Součástí balení jsou nerez háčky a nerez spony
Technické parametry
- Účinnost svítidla: 157 lm/W
- Stupeň ochrany: IP66/IP69
- Minimální teplota okolí: ta = -40 °C
- Maximální teplota okolí: ta = 65 °C
- Životnost: 50000 hodin / L80/B10
- Koecifient oslnění (UGR) od 19,8 do 21
- Mechanická pevnost: IK10
- Tolerance chromatičnosti (MacAdam): SDCM3
- Certifikace CE, HACCP
Způsob montáže
- Vhodné pro závěsnou montáž
- Vhodné pro montáž na strop
- Vhodné pro montáž na stěnu
- Vhodné pro povrchovou montáž
Provedení
- Základna: šedý PC (vysoká mechanická odolnost, UV stabilita, RAL 7035)
- Difuzor: čirý PC s nanooptikou (vysoká mechanická odolnost, UV stabilita)
- Reflektor: ocelový plech bílé barvy (RAL 9003)
- Klipy: nerez ocel + polyamid
- Těsnění: polyuretan (PUR), vypěněná drážka základny
- Připojení: bezšroubová třípólová svorkovnice, bezšroubová třípólová svorkovnice, 3-žilová propojovací kabeláž pro průběžnou montáž (průřez 1,5mm2, na vyžádání i 2,5mm2), bezšroubová pětipólová svorkovnice, 5-žilová propojovací kabeláž pro průběžnou montáž (průřez 1,5mm2, na vyžádání i 2,5mm2), bezšroubová pětipólová svorkovnice, bezšroubová sedmipólová svorkovnice, 7-žilová propojovací kabeláž pro průběžnou montáž (průřez 1,5mm2, na vyžádání i 2,5mm2)
- Kabelové vývodky: Kabelové vývodky: šroubovací PG 13,5
Elektro výbava
- Možnost dodání ve stmívatelném provedení
Ke stažení
LDT data a montážní návody nově naleznete upřesněné pro konkrétní svítidlo po kliknutí na objednací číslo v tabulce výše.
BIM
Stáhněte si BIM objekty.
Více o BIM naleznete na bim.lighting.
Příslušenství k NANOTTICA MAX
Nákresy a grafy svítivosti
Nic vám to neříká?
Podívejte se na návod, ve kterém vysvětlujeme co lze z těchto grafů vyčíst.
Svítidlo díky patentované nanooptice dosahuje nízkého indexu oslnění (UGR) a zajišťuje tak potřebnou zrakovou pohodu, vysoký zrakový výkon a bezpečnost. Nepřímo přispívá k vyšší produktivitě.
Díky základní vyzařovací charakteristice je vhodné pro pracoviště s optimální montážní výškou svítidla 3,5 až 8 m.
Je určené pro instalaci ve vnitřním i venkovním prostředí s přístřeškem, do prostorů s extrémními teplotami okolí od -40 °C do +65 °C. Ventilační membrána eliminuje vznik podtlaku a hromadění kondenzátu ve svítidle, který vzniká při kolísání teploty okolí. S výhodou lze použít pro teplárny, hutní linky, sklárny, ale i mrazírny, chladírny a jiné prostory bez nebezpečí výbuchu. Konstrukce svítidla (IP69) umožňuje umístění i do potravinářského průmyslu – HACCP.
Exhalace při použití v daném prostředí mohou snižovat použitelnost plastů.
