PRIMA CLASS II
třída izolace II, nárazuvzdorné
| Kód | Typ | Ta Max.: [°C] |
Světelný tok LED zdrojů [lm] |
Světelný tok svítidla: [lm] |
Spotřeba svítidla: [W] |
Účinnost svítidla: [lm/W] |
Hmotnost netto: [kg] |
A [mm] |
D [mm] |
|---|---|---|---|---|---|---|---|---|---|
| 106117 | PRIMA 1.2ft CLASS II PC 1300/840 | 50 | 1310 | 1220 | 8,2 | 149 | 0,9 | 610 | 110 - 370 |
| 106118 | PRIMA 1.2ft CLASS II PC 1600/840 | 50 | 1560 | 1450 | 9,8 | 148 | 0,9 | 610 | 110 - 370 |
| 106119 | PRIMA 1.2ft CLASS II PC 2200/840 | 45 | 2140 | 1990 | 13,2 | 151 | 0,9 | 610 | 110 - 370 |
| 106120 | PRIMA 1.4ft CLASS II PC 2600/840 | 50 | 2600 | 2420 | 16,1 | 150 | 1,7 | 1170 | 700 - 960 |
| 106121 | PRIMA 1.4ft CLASS II PC 3200/840 | 50 | 3100 | 2880 | 19,1 | 151 | 1,7 | 1170 | 700 - 960 |
| 106122 | PRIMA 1.4ft CLASS II PC 4400/840 | 45 | 4300 | 4000 | 26 | 154 | 1,7 | 1170 | 700 - 960 |
| 106123 | PRIMA 1.4ft CLASS II PC 6400/840 | 45 | 6120 | 5690 | 36,1 | 158 | 1,7 | 1170 | 700 - 960 |
| 106124 | PRIMA 1.5ft CLASS II PC 3250/840 | 50 | 3240 | 3010 | 19,5 | 154 | 2 | 1450 | 970 - 1230 |
| 106125 | PRIMA 1.5ft CLASS II PC 4000/840 | 50 | 3850 | 3580 | 23,3 | 154 | 2 | 1450 | 970 - 1230 |
| 106126 | PRIMA 1.5ft CLASS II PC 5500/840 | 45 | 5340 | 4970 | 31,9 | 156 | 2 | 1450 | 970 - 1230 |
| 106127 | PRIMA 1.5ft CLASS II PC 8000/840 | 45 | 7780 | 7240 | 44,3 | 163 | 2 | 1450 | 970 - 1230 |
Technické parametry
- Účinnost svítidla: 163 lm/W
- Stupeň ochrany: IP66/IP69
- Minimální teplota okolí: ta = -25 °C
- Maximální teplota okolí: ta = 50 °C
- Minimální teplota okolí: ta = 0 °C v provedení se záložním zdrojem
- Maximální teplota okolí: ta = 25 °C v provedení se záložním zdrojem
- Životnost: 50000 hodin / L90/B10
- Koecifient oslnění (UGR) od 21,4 do 24,6
- Mechanická pevnost: IK10
- Tolerance chromatičnosti (MacAdam): SDCM3
- Certifikace HACCP, CE
Způsob montáže
- Vhodné pro závěsnou montáž
- Vhodné pro montáž na strop
- Vhodné pro montáž na stěnu
- Vhodné pro povrchovou montáž
Provedení
- Základna: šedý PC (vysoká mechanická odolnost, UV stabilita, RAL 7035)
- Difuzor: translucentní PC (vysoká mechanická odolnost, UV stabilita)
- Reflektor: ocelový plech bílé barvy (RAL 9003)
- Klipy: polyamid + 15 % skelné vlákno, nerez ocel + polyamid
- Těsnění: polyuretan (PUR), vypěněná drážka základny
- Připojení: bezšroubová dvoupólová svorkovnice, bezšroubová dvoupólová svorkovnice, 2-žilová propojovací kabeláž pro průběžnou montáž (průřez 1,5mm2, na vyžádání i 2,5mm2), bezšroubová čtyřpólová svorkovnice, 4-žilová propojovací kabeláž pro průběžnou montáž (průřez 1,5mm2, na vyžádání i 2,5mm2), bezšroubová čtyřpólová svorkovnice, bezšroubová šestipólová svorkovnice, 6-žilová propojovací kabeláž pro průběžnou montáž (průřez 1,5mm2, na vyžádání i 2,5mm2), bezšroubová šestipólová svorkovnice

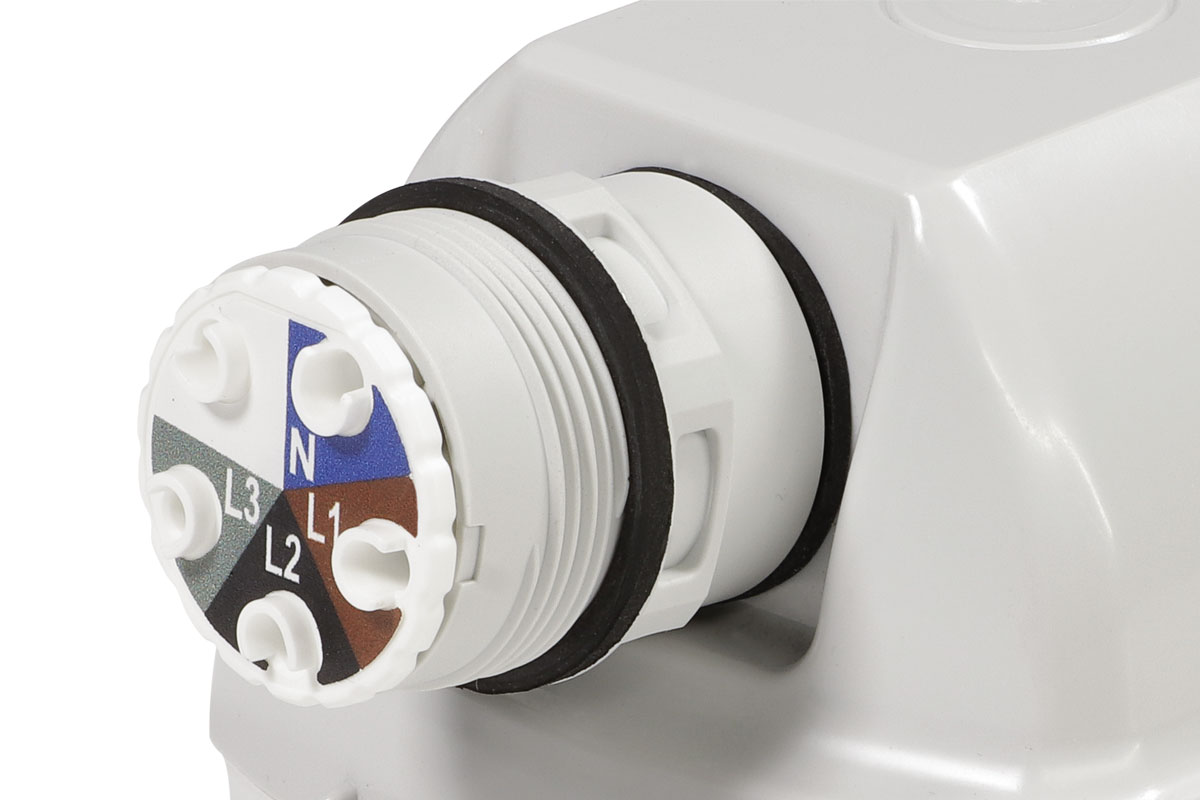

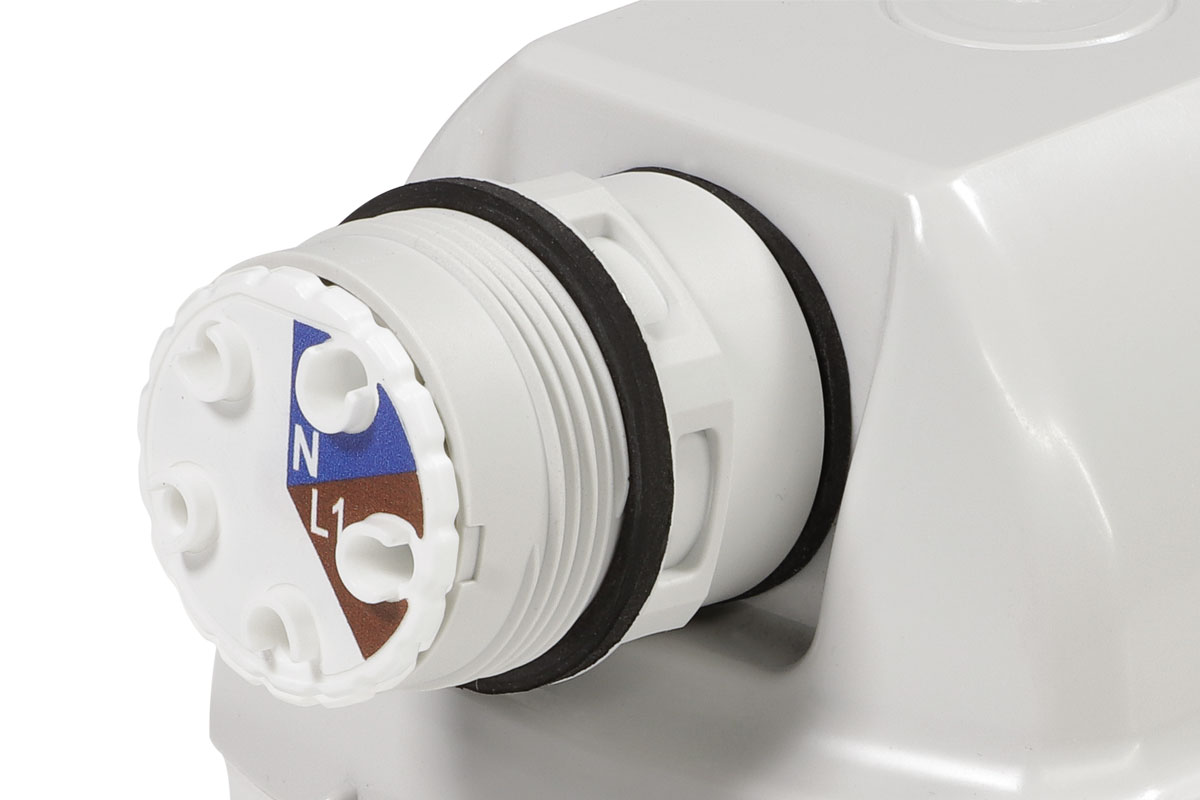

- Kabelové vývodky: Konektory 2, 4 nebo 6 pólové zapojení, průřez vodiče 1,5 nebo 2,5 mm2
Elektro výbava
- Možnost dodání v nouzovém provedení
- Možnost dodání ve stmívatelném provedení
Ke stažení
LDT data a montážní návody nově naleznete upřesněné pro konkrétní svítidlo po kliknutí na objednací číslo v tabulce výše.
BIM
Stáhněte si BIM objekty.
Více o BIM naleznete na bim.lighting.
Příslušenství k PRIMA CLASS II
Nákresy a grafy svítivosti
Nic vám to neříká?
Podívejte se na návod, ve kterém vysvětlujeme co lze z těchto grafů vyčíst.
Je určené pro vnitřní prostory, průmyslové, skladové a hospodářské objekty, opravny kolejových vozidel, nástupiště, rozvodny, depa, parkoviště, garáže, dílny a laboratoře bez nebezpečí výbuchu.
Konstrukce svítidla (IP69) umožňuje umístění i do potravinářského průmyslu – HACCP.
Základna a difuzor z materiálu PC mají vysokou mechanickou odolnost proti nárazu a deformaci.
Exhalace při použití v daném prostředí mohou snižovat použitelnost plastů.
